我国工业化进程的快速推进累积了大量的固体废弃物， 带来诸多环境问题，亟待消纳。大宗固废资源化利用已然成为推动节能减排，促进实现“碳中和、碳达峰”目标不行或缺的部门。

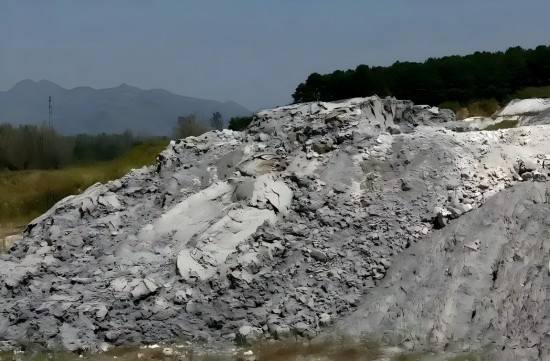

目前国内对锯泥的处置方式通常有三种
◆对花岗岩废物进行填埋处置、露天聚集等，但该处置方式对周围环境影响较大，且浪费资源；
◆对其进行浮选疏散提纯，目的在于回收高品质石英和长石，但是该工艺所用到的氢氟酸、浓硫酸等强腐蚀性药剂容易发生废水，进而引起二次污染；
◆将花岗岩锯泥作为原料应用于生产水泥、玻璃、陶瓷和涂料等建材产物，将锯泥作为基材应用于建筑领域是目前应用最广方式。
锯泥用于建材方面主要有四个偏向
◆用来做建筑陶瓷底料，通例磁选除铁后就可利用，工艺简单、成本低廉；
◆用于制备人造花岗岩，要求锯泥粒度细、均匀且不含泥土等杂质，有时需要二次研磨加工，工艺流程庞大；
◆用于建筑砌块加工，锯泥是生产加气块的优质原料；
◆做装配式建筑用陶瓷板，具有节能减排、环保等优点，未来具有广泛的利用前景。
应用案例
1. -40目原矿经平板+立环+浆料+浆料磁选。试验流程见图1，试验结果见表1。

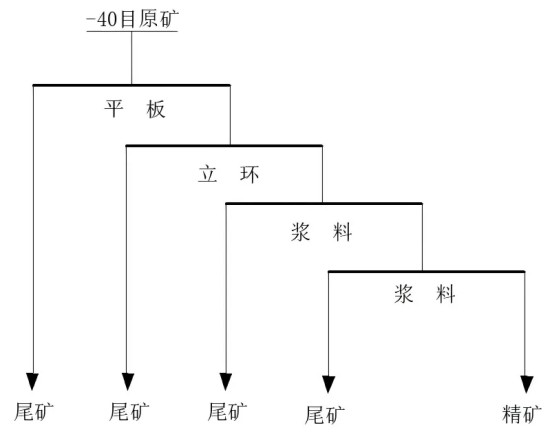

图1 选矿试验流程

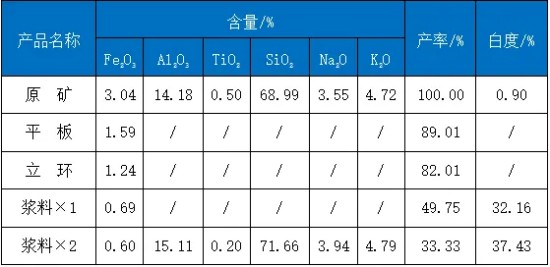

表1 选矿试验结果
-40目原矿经平板+立环+浆料+浆料磁选，得到产率33.33%、Fe2O3 0.60%、Al2O3 15.11%、TiO2 0.20%、SiO2 71.66%、Na2O 3.94%、K2O 4.79%、白度为37.43%的长石精矿产物。
2.原矿经-40目分级，-40目样品经平板+立环+立环+浆料的磁选。试验流程见图2,试验结果见表2。

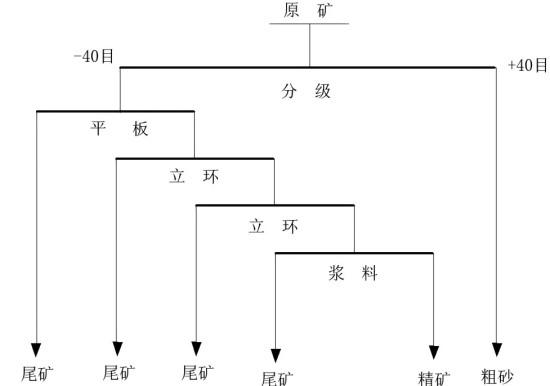

图2 选矿试验流程

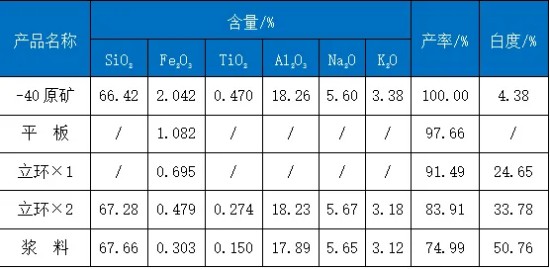

表2 选矿试验结果
原矿分级后经平板+立环+立环+浆料磁选，得到产率74.99%、SiO2 67.66%、Fe2O3 0.303%、TiO2 0.150%、Al2O3 17.89%、Na2O 5.65%、K2O 3.12%、白度50.76%的精矿产物。

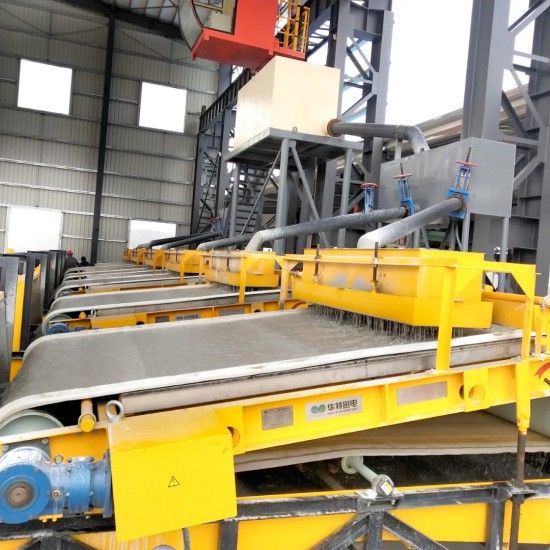

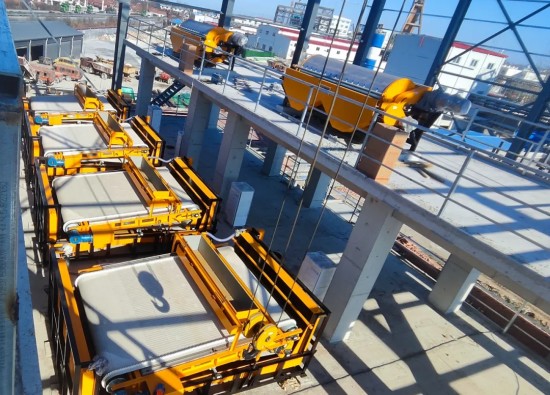

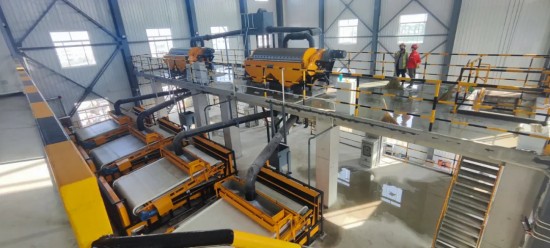

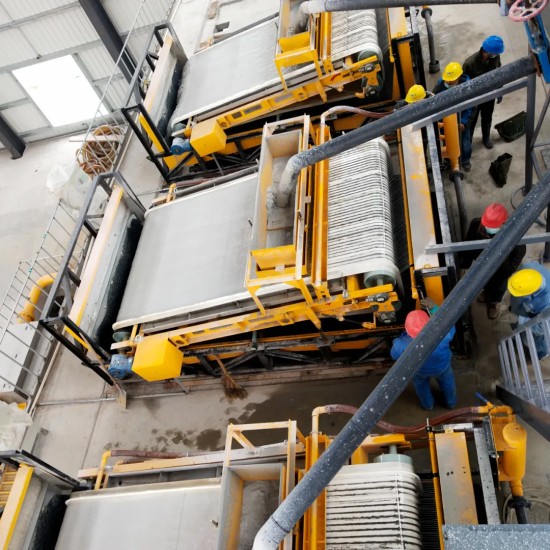

现场应用
